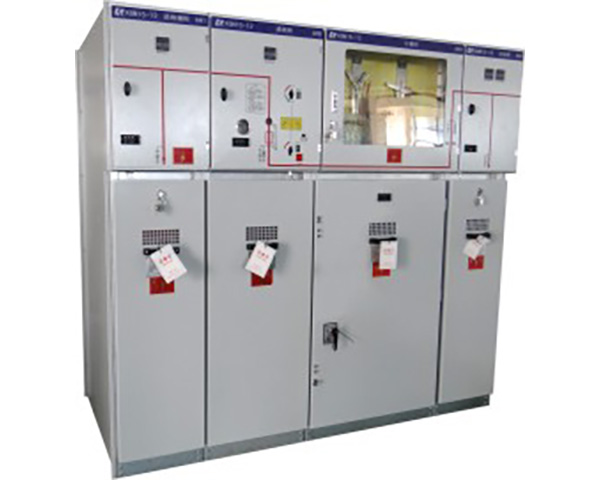

變壓器高壓柜低壓柜戶外成套設備

HXGN15

柜體材料
1.冷扎鋼板或角鋼(用于焊接柜);
2.敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜);
3.不銹鋼板(不導磁性);
4.鋁板((不導磁性)。

咨詢熱線：+86-570-4982909　銷售熱線：+86-570-4982880

產品概述

性能特點

技術參數

高壓配電柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品。一般供電局、變電所大多使用高壓開關柜，后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜再到各個用電的配電盤、控制箱、開關箱等電氣設備，以達到設計功能要求的配電裝置的設備。

產品技術特點：
1.采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；
2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；
3、可配用國產ZN85-40.5真空斷路器和國外SF1、SF2型及FP系統六氟化硫斷路器，以滿足不同用戶的需求；
4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道；
5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作；
6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要；
7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠

項目名稱		單位	技術參數
額定電壓		[kV]	12/24
額定雷電沖擊耐受電壓	相同及相對地	[kV]	75/125
額定雷電沖擊耐受電壓	斷口間	[kV]	85/145
1min工頻耐受電壓	相同及相對地	[kV]	42/65
1min工頻耐受電壓	斷口間	[KM]	48/79
額定頻率		[Hz]	50/60
額定電流	主母線	[A]	1250/630
額定電流	分支母線	[A]	1250/630
額定短時耐受電流	主回路	[kA]	20/3S
額定短時耐受電流	接地回路	[kA]	20/2S
額定峰值耐受電流		[kA]	50
轉移電流		[A]	1700/800
防護等級			IP3X
負荷開關機械壽命		次	2000
接地開關機械壽命		次	2000
